Zellspannung messen für Forschung und Entwicklung

Schnell und zuverlässig mit DiLiCo cell voltage 48/96
Michael Wenske

Fragen zu DiLiCo cell voltage 48/96?

Ihr Ansprechpartner

Michael Wenske

Tel.: +49 (0) 391 - 555 698 94
Mail: support(at)dilico.de

Einsatzzweck:

  • Überwachung von Über- und Unterspannung an jeder einzelnen Zelle
  • Überwachung der Anlage und Abschaltung bei Fehlern oder Schäden an einzelnen Zellen
  • Dauerhaften Überwachung von Brennstoffzellen und Elektrolyseuren
  • Analyse zur Alterung von Zellen in Forschung und Entwicklung

Technische Daten

Messkanäle: 48 oder 96
Messbereich: 0 - 4,5 V
Messabweichung:
(bei T = 25 °C)
± 0,1 mV
Messintervall: Bis zu 24ms
Auflösung: 16 bit
Relaisausgang: Anbindung an Sicherheitskette
Leckagestrom am Messeingang: ± 250 nA im Leerlauf
± 2 µA in der Messung
Kommunikation: RS232 oder CAN

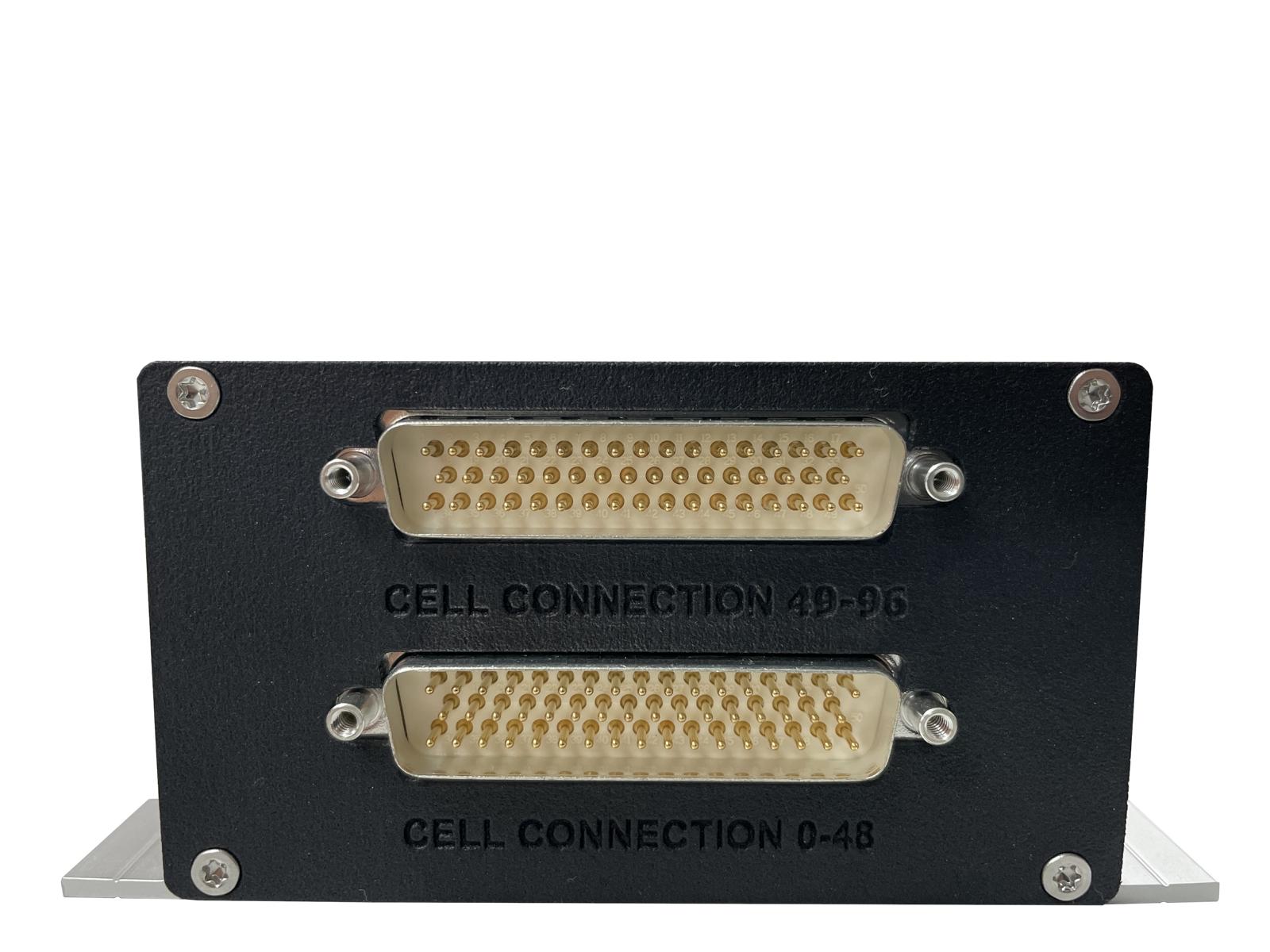

Zellanschluss: 50-poliger D-Sub Stecker
Abmessung in mm: (BxHxT) 130x165x40(60)

Diese Kunden vertrauen bereits der DiLiCo cell voltage Messtechnik:

Leistungsbeschreibung

DiLiCo cell voltage 48/96 misst schnell und zuverlässig die elektrische Spannung jeder einzelnen Zelle an Brennstoffzellen, Batterien und bei der Elektrolyse. Darüber hinaus überwacht es zusätzlich die einstellbaren Grenzwerte für Unterspannung und Überspannung. Der integrierte potenzialfreie Kontakt ist für die kundenseitige Steuerung nutzbar, um beim Erreichen von Spannungsgrenzwerten die Zelle(n) vor Schäden und die Anlage vor einem Ausfall zu schützen. Das Messintervall von DiLiCo cell voltage 48/96 beträgt bis zu 20 ms für 48 Zellen und beispielsweise bis zu 30 ms für 240 Zellen. Die Module lassen sich durch die CAN-Schnittstelle über ein BUS-System verknüpfen, um die Zellspannungen von Stacks mit mehr als 96 Zellen zu messen.

Durch DiLiCo cell voltage 48/96 haben Sie die minimalste Belastung der Elektroden durch die geringe Stromaufnahme von ± 2 µA beim Messen der Zellspannung. Keine Energieentnahme beim Einsatz an Batterien. DiLiCo cell voltage 48/96 ist für alle gängigen Energiewandler und –speicher für Zellspannungen bis zu 4,5 V pro Zelle geeignet. Die Messdaten werden über eine RS232- oder CAN-Schnittstelle an die Steuerung übertragen.

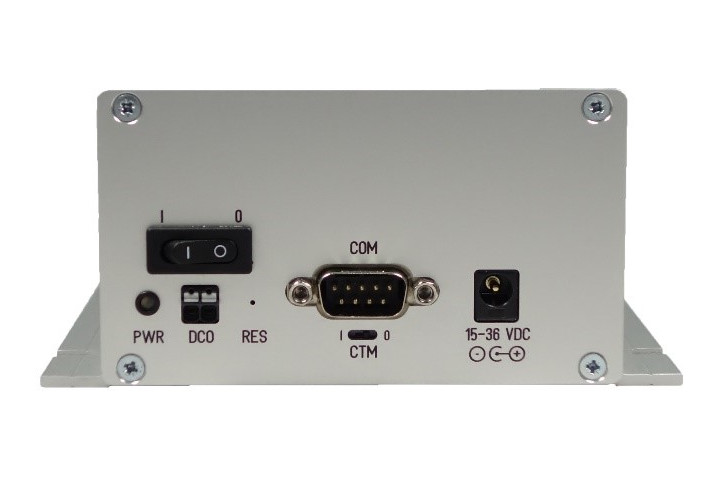

DiLiCo cell voltage 48/96 verfügt über eine externe Spannungsversorgung (15 - 36 VDC) und eine 50 polige D-Sub Buchse zum Anschluss der Zellspannungsabgriffe. Nutzen Sie DiLiCo cell voltage 48/96 um rechtzeitig Fehler und ungünstige Betriebsbedingungen zu erkennen, wodurch Sie Ausfall- und Wartungskosten vermeiden und die Lebensdauer der Zellen erhöhen. Sichern sie sich die Kundenzufriedenheit in dem Fehler rechtzeitig erkannt und der Ausfall von Zellen vermieden wird.

Sie suchen eine preiswerte und zuverlässige Zellspannungsmessung für Ihre Serienfertigung? Dann ist unser DiLiCo cell voltage 36/72 Messsystem für Sie genau das Richtige. Benötigen Sie andere technische Parameter und Unterstützung bei der Kontaktierung oder haben weitere Fragen? Treten Sie mit uns in Kontakt und profitieren Sie von unserer langjährigen Erfahrung!

Lieferumfang

  • DiLiCo cell voltage 48/96 im Metallgehäuse
  • Gebrauchsanweisung
  • Netzteil zur externen Spannugnsversorgung
  • (optional) Verbindungskabel zum Zellspannungsabgriff
  • (optional) Software zur Visualisierung und Speicherung der Messdaten

Anwender

  • Hersteller von Brennstoffzellen, Elektrolyseuren und Batterien
  • Prüfsysteme/Teststände, Anlagen im Feldtest und stationäre Energieversorgung
  • Forschungseinrichtungen

Warum es sinnvoll ist Zellspannungen in einer Brennstoffzelle zu messen:

  • Durch eine kontinuierliche Zellspannungsüberwachung kann der Ausfall einer Zelle und somit auch der Ausfall der Anlage vermieden werden.
  • Die Messung der Zellspannung im Dauerbetrieb ist kostengünstiger als die zeitaufwendige Suche nach einer defekten Zelle und die kostenintensive Wartung.
  • Der Einsatz einer Zellspannungsüberwachung kann die Qualitätssicherung der Zellen während des Betriebes sicherstellen und systematische Fehler in Zellen identifizieren.
  • Gesammelte Informationen durch die Messung der Zellspannungen können zur Optimierung der Betriebsführung oder der nächsten Stackgeneration verwendet werden.
